Les centrales à béton de chantier

Frédéric Gluzicki
21/11/2020

Installée sur le site de construction, la centrale de chantier permet d’être déconnecté des aléas de la circulation urbaine pour la livraison de son béton. Focus sur les acteurs du marché.

Article paru dans Béton[s] le Magazine n° 91

Centrale Arcen de la ligne Arcmov. [©Arcen]
Centrale Arcen de la ligne Arcmov. [©Arcen]

Comme son nom le laisse deviner, la centrale de chantier est destinée à être installée sur le site même de la construction pour l’alimenter en béton. Ceci, pendant toute la durée des travaux. Toutefois, les besoins d’un gros chantier de génie civil ne sont pas les mêmes que ceux d’une plus petite opération de bâtiment. Aussi, les outils de production ont su s’adapter à chaque besoin. De 30 m3/h à près de 150 m3/h !

Dossier préparé par Frédéric Gluzicki

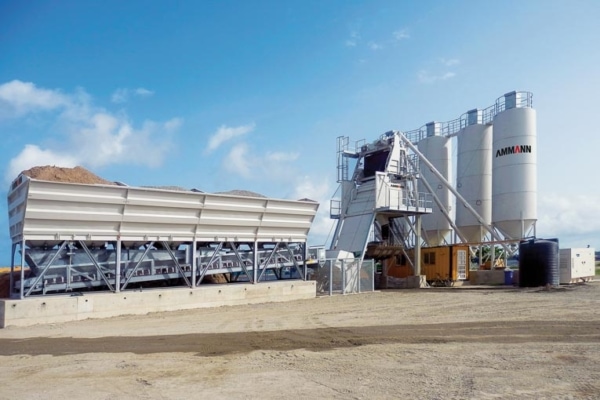

Ammann a mis en service en Inde la plus moderne de ses usines pour assurer la construction des centrales déplaçables CBT. [©Ammann]

Ammann a mis en service en Inde la plus moderne de ses usines pour assurer la construction des centrales déplaçables CBT.
[©Ammann]

L’acronyme TB indique la présence d’un tapis de transfert, plus compact, plus simple d’emploi et d’entretien qu’un traditionnel skip. Cet équipement pare les centrales Ammann de la ligne CBT 105-150 TB Elba. Des unités optimisées pour être transportées. Avec d’autant plus de facilité qu’elles sont produites en Inde, dans l’usine la plus moderne du groupe Ammann. Un choix stratégique pour décharger l’outil de production européen, bien chargé. Ammann a racheté cette usine il y a tout juste 3 ans. Depuis quelques mois, il produit des centrales CBT pour l’ensemble du groupe et de la planète. Y compris les malaxeurs dédiés. Toutefois, des éléments particuliers restent fabriqués en Europe, tels les silos monoblocs, peu pratiques pour les transports au long cours. Le cœur de la gamme CBT TB Elba est identifié par le nombre 120. En son sein, un malaxeur à doubles arbres horizontaux ECM 2500TP, capable d’offrir à l’unité un rendement de 105 m3/h. Pour ce faire, cette centrale reçoit 3 à 8 cases à granulats pour un stockage allant de 75 à 100 m3. Et jusqu’à 6 silos à liants. Parfait pour répondre aux besoins des chantiers les plus exigeants.

Centrale Arcen de la ligne Arcmov. [©Arcen]

Centrale Arcen de la ligne Arcmov.
[©Arcen]

Avec un nom comme Arcmov, les choses sont claires : il s’agit de l’offre mobile, donc chantiers, proposée par Arcen. Ce qui ne lui interdit pas d’être installée en fixe, pour l’industrie du BPE. D’autant que les capacités de production oscillent entre 40 et 120 m3/h. Pour ce faire, Arcen a imaginé un large choix de configurations. A commencer par le malaxeur qui peut être, soit à doubles arbres horizontaux (1 et 2,5 m3), soit à axe vertical (1 et 1,5 m3). Même approche pour le stockage des granulats, possible dans 4 trémies de 20 m3ou 5 trémies de 16 m3. Leur implantation est des plus souples : en ligne, à 90° ou à 270°. Enfin, côté options, Arcen n’est pas en reste. Silos à liants, systèmes de filtrage, de dosage des liants, des adjuvants, contrôle d'humidité, contrôle de consistance. A chacun de puiser dans cette liste à la Prévert.

Centrale de chantier Cifa by Euromecc type FiveTech 500S. [©Cifa/Euromecc]

Centrale de chantier Cifa by Euromecc type FiveTech 500S.
[©Cifa/Euromecc]

Chez Cifa, la production des centrales, comme celle des malaxeurs, est assurée par Euromecc, dans le cadre du partenariat mis en place en 2018.Pour ce qui est de l’offre “chantier”, le binôme propose la FiveTech 500S. Ultra compacte, cette centrale s’inscrit dans un conteneur ouvert de 40’’, autorisant un transport monobloc. Toutefois, le ou les silos à liants devront être livrés à part. Galvanisée, l’ossature en acier intègre tous les composants de la centrale, y compris la cabine de commande. Son installation sur site ne nécessite aucun génie civil et se déroule sur une seule journée. Côté performances, la FiveTech 500S offre une belle capacité de production grâce au malaxeur planétaire 750/500 (500 l par gâchée). L’alimentation est faite à l’aide d’un skip. Dernier élément du système, les trémies à granulats. Celles-ci sont au nombre de 4, d’une contenance cumulée de 30 m3au maximum (4 x 7,5 m2). Leur remplissage se fait 2 à 2, de part et d’autre de la centrale.

La MixMaster 30 est la centrale ultra compacte développée par Elkon. [©Elkon]

La MixMaster 30 est la centrale ultra compacte développée par Elkon.
[©Elkon]

L’industriel turc Elkon a su développer une large gamme de centrales de chantier. Au cœur de cette offre figure l’ultra compacte MixMaster 30. Elle se décline en deux variantes : avec 2 ou 4 trémies à granulats de 5 m3unitaire. Dans ce cas, c’est la taille du châssis de transport qui permet de faire la différence. Car le malaxeur est le même, un petit planétaire ou turbo de 500 l de capacité. De quoi produire entre 20 et 25 m3/h de béton. La pesée des granulats se fait dans le malaxeur même, contrairement aux autres constituants, opérés à l’aide de 3 bascules distinctes (eau, adjuvants et ciment). Enfin, pour assurer la traçabilité, un PC peut être connecté à l’unité de production, voire une cabine de commande, si utile.

Au sein d’EMCIgroupe, Atec a vocation de construire de petites centrales. Celles à destination des chantiers. C’est ainsi qu’est née la Fyb 1000 et sa grande sœur, la Fyb 1500.

EMCIgroup lance la dernière-née de ses centrales : l’Atec Fyb 1000. [©EMCI]

EMCIgroup lance la dernière-née de ses centrales : l’Atec Fyb 1000.
[©EMCI]

Polyvalent, l’outil se décline en 2 variantes : chargement direct de bennes à béton ou remplissage de toupies. Dans ce dernier cas, le point de vidange se situe à 4 m de haut, contre seulement 2,50 m en version benne. Un petit tour du propriétaire permet de découvrir 2 ou 3 trémies en ligne d’une capacité unitaire de 20 m3. Dessous prennent place des casques de vidange et un tapis peseur. Celui-ci emmène son chargement en direction, soit d’un tapis de reprise, soit d’un skip. Juste au-dessus ont été installés les silos à liants. Ils sont 2, d’une contenance de 60 t. Ces éléments sont supportés par la structure même de la centrale. En bout de chaîne, le malaxeur. Atec a fait le choix d’un OMG planétaire de 1 m3ou de 1,5 m3. « Nous assurons la fabrication de l’entièreté de cette centrale, exception faite du malaxeur », indique Jean Forte, directeur d’Atec. Seul élément non intégré à l’unité de production : le local à adjuvants, placé dans un conteneur aménagé. Ne nécessitant aucun génie civil, l’ensemble d’une centrale Atec Fyb s’inscrit dans un rectangle de 15 m x 5 m. De quoi permettre son installation sur les terrains les plus étroits. En parallèle, EMCIgroupe propose d’autres centrales mobiles baptisées Amazone, avec des capacités de production allant jusqu’à 120 m3/h.

Pour le chantier, Europ’Equipement propose l’Optimix. [©Europ’Equipement]

Pour le chantier, Europ’Equipement propose l’Optimix. [©Europ’Equipement]

Chez Europ’Equipement, c’est du côté de l’Optimix qu’il faut regarder quand on pense chantier. De type vertical, d’un encombrement de 10 m x 10 m, c’est la plus compacte des centrales proposées par l’industriel guérandais. L’outil s’articule autour du malaxeur à doubles arbres horizontaux de 1,5 m3maison. Le stockage des granulats se compose de 4 cases de 25 m3, dont le chargement peut s’effectuer directement par chargeuse et/ou par camion-benne. Côté liants, l’unité est disponible de base avec un seul silo, mais peut en accueillir 4. L’installation comme le démontage restent rapides, limités à environ 1 semaine de travail. La capacité de production de l’Optimix - 40 m3/h - lui permet d’alimenter jusqu’à 5 grues à tour. Elle offre aussi l’option d’une sortie BPE et/ou camion-toupie. Enfin, elle peut être équipée de son propre système de décantation. Bardée et couverte, cette centrale est proposée avec l’automatisme Eureqa, d’Europ’Equipement, ou avec tout autre automatisme à la demande du client. Dans les mois qui viennent, Europ’Equipement s’apprête aussi à lancer une centrale conteneurisée. Un concept dévoilé à l’occasion du prochain Intermat.

Imer propose nombre de centrales pour les chantiers, dont la Multis 1500-1000. [©Imer]

Imer propose nombre de centrales pour les chantiers, dont la Multis 1500-1000.
[©Imer]

Pour beaucoup, Imer rime avec chantiers. Et ce, depuis 50 ans déjà ! Son offre de centrales pour cet usage se décline en différents outils : à tambour horizontal (avec cuve de malaxage), à malaxeur planétaire (type BPE) et à turbo-malaxeur. De quoi proposer des productions allant de 10 à 55 m3/h. Le choix est tout aussi large au niveau du stockage et de l’alimentation en granulats. Tout d’abord, le chargement au sol par rayon raclant (pour un stockage de 150 à 300 m3). Ensuite, le chargement par trémie d’alimentation (stockage unitaire de 3,5 à 13,5 m3pour un total de 10,5 à 54 m3). Enfin, le chargement par silos granulats (stockage sable de 33 m3et 27 m3pour le gravier). Pour les liants, chaque centrale peut être équipée de 1 à 3 moyens de stockage : trémie crève-sacs de 200 à 400 kg, trémie crève-big bags de 1 et 3 t ou silo de 20 à 60 t. Toutes les centrales Imer sont équipées du même automatisme maison EPS 2100 V. Celui-ci permet un pilotage à l’aide d’un écran tactile 7,5”. De même, les unités bénéficient d’un système de télé-transmission 3G des données de production en temps réel. Celui-ci permet à Imer d’offrir une télé-assistance. Enfin, les centrales Imer sont conçues pour être montées et démontées très vite : de 1 à 3 j selon les modèles. Ceci, en particulier avec les systèmes de raccordements électriques “Plug & Play” ou encore la fourniture de génie civil mobile.

La Mobilmix 2.5 constitue le fer de lance Liebherr pour les chantiers.  [©Liebherr]

La Mobilmix 2.5 constitue le fer de lance Liebherr pour les chantiers.
[©Liebherr]

La Mobilmix 2.5 constitue le cheval de bataille de l’offre Liebherr pour la production de bétons sur site. L’outil est donné pour un débit horaire de 115 m3, grâce à son malaxeur à doubles arbres horizontaux DW 2.5 de 2,5 m3par gâchée. Le transport comme le montage de l’unité sont simples de par la présence de sous-ensembles pré-montés, pré-câblés et calibrés en usine. Le module de malaxage, skip et cabine de commande, sont réunis sur une première remorque. La seconde constitue les trémies à granulats, organisées en ligne. Même démarche pour chaque silo à liants. Après déploiement, connexion entre les différentes structures et réalisation de la rampe d’accès pour le remplissage des trémies, la centrale est bonne pour le service. Le tout, réparti sur une surface au sol de 34 m x 14 m, soit près de 476 m2.

La Beton2Go est une mini-centrale pour le chantier ou le principe du BPE en libre-service. [©Massfeller]

La Beton2Go est une mini-centrale pour le chantier ou le principe du BPE en libre-service.
[©Massfeller]

Depuis plusieurs années, l’Allemand Massfeller construit des centrales compactes. Ces dernières sont commercialisées sous la marque Beton2Go. Plus de 300 sont en service en Europe, dont quelques-unes en France. Poly Création en assure la distribution exclusive. La raison d’être des centrales Beton2Go est de proposer une approche en libre-service. Toutefois, s’agissant d’unités compactes, elles restent adaptées à un usage classique sur chantiers. Ainsi, les Beton2Go série MA se déclinent en 2 variantes : à 2 (type 2P) ou à 4 (type 4P) trémies à granulats de 3 m3unitaire. Elles intègrent aussi 2 tailles de malaxeur : 500 l (MA 15) ou 1 000 l (MA 30). « Ce sont des malaxeurs planétaires construits par Massfeller », indique Clément Préty, directeur de Poly Création. Et de poursuivre : « Ces centrales sont robustes, simples d’utilisation et d’entretien, et ne nécessitent aucun génie civil ». Un silo à ciment doit y être rattaché. Mais il est possible d’adapter une trémie vide-sacs, pour une installation dans des zones moins industrialisées. Au maximum, une surface de 110 m2est nécessaire pour déployer une unité Beton2Go. Enfin, les rendements offerts sont de 15 ou de 30 m3/h. De quoi répondre aux besoins des chantiers.

La centrale MB-C30 de Meka tient dans un conteneur, ce qui simplifie son transport. [©Meka]

La centrale MB-C30 de Meka tient dans un conteneur, ce qui simplifie son transport.
[©Meka]

Elle est compacte et tient dans un conteneur ouvert. Ainsi se présente la petite centrale de chantier MB-C30 signée Meka. L’industriel turc a choisi d’y intégrer tous les éléments : malaxeur mono-arbre de 500 l, skip de transfert et trémies à granulats. Le stockage se divise en 2 cases de 14 m3ou 4 cases de 7 m3. Le silo à liants est le seul équipement complémentaire à greffer pour rendre le dispositif opérationnel. Aucun besoin de génie civil, une plate-forme plane et porteuse suffit. Meka dédie sa MB-C30 pour les chantiers de courtes durées (6 mois à un an). Toutefois, si l’on souhaite aller au-delà des 30 m3/h proposés, il est possible de monter en gamme, la ligne MB compte 3 autres modèles capables de produire jusqu’à 115 m3/h.

Oru France est l’un des spécialistes français de la centrale de chantier.  [©Oru France]

Oru France est l’un des spécialistes français de la centrale de chantier.
[©Oru France]

Pour Oru France, l’année 2018 fut celle de son jubilé. L’occasion d’un bel hommage à Michel Sanchez, son fondateur. L’année 2020 est tout autre pour l’industriel, qui met en avant ses nouvelles armoires de gestion, intégrant résistance au freinage et variateur, afin de protéger les réducteurs des bétonnières. Ces équipements bénéficient d’un PC, autorisant un pilotage type “BPE”. Gestion chantiers et clients, stocks et consommations, formulations, courbes de plasticité : tout est inscrit sur le disque dur. A cela s’ajoutent l’impression des bons de livraison avec les logos des clients et la compilation de la data pour une exploitation ultérieure. Enfin, le service technique d’Oru France peut prendre le contrôle de l’unité à distante pour assurer dépannage et entretien. De même, pour améliorer les conditions de travail, les armoires sont installées dans des cabines déjà aménagées. Ceci, avec un espace bureau, un kit “hygrométrie”, un extincteur, une trousse de premiers secours… Côté centrales, pas de révolution. Les capacités peuvent être de 1 m3, 1,5 m3ou 2 m3. Le stockage des granulats est réalisé en trémies avec tapis convoyeurs ou en tas associés à des rayons raclants. Un classique de la maison. Quant aux pulvérulents, ils prennent place dans des silos de 60 t ou plus.

RheinMix Nisbau conçoit ses centrales pour qu’elles soient simples et ergonomiques dans leurs usages.  [©ACPresse]

RheinMix Nisbau conçoit ses centrales pour qu’elles soient simples et ergonomiques dans leurs usages.
[©ACPresse]

Economiques. Voilà ce qui résume le mieux les centrales RheinMix Nisbau. Transport, montage et démontage, exploitation : tout a été optimisé. Ainsi, le transport catégorie 1 est réalisé sur un ou deux remorques tractables, selon le modèle (EM 60 ou EM 100 et 120). Aucun génie civil n’est nécessaire et le montage se fait en 2 à 4 j. L’EM 60 ne demande même pas de grue, étant pourvue d’un système de levage intégré. Pour faciliter l’entretien, les centrales sont galvanisées. Automatisées, elles sont aussi pré-calibrées et pré-câblées en usine, rendant plus rapide leur mise en service. Toutes reçoivent un malaxeur à doubles arbres horizontaux BHS Sonthofen : le DKX 1.25 sur l’EM 60, le DKX 2.5 sur l’EM 100 et le DKX 3.0 sur l’EM 120. Les dosages des granulats, ciments, adjuvants et de l’eau sont tous pondéraux. De quoi garantir une parfaite maîtrise de la teneur en eau de chaque gâchée. Pour les granulats, l’opération est réalisée sur tapis. Pas de skip non plus sur l’installation, mais un tapis de reprise et de transfert. Ce dernier fait aussi office de “zone-tampon”. Les centrales RheinMix Nisbau produisent des bétons suivant la norme NF EN 206/CN. Elles savent éditer les bons de livraison comme les bons de pesée. Enfin, elles peuvent être complétées par un alimentateur automatique de fibres métalliques ou synthétiques.

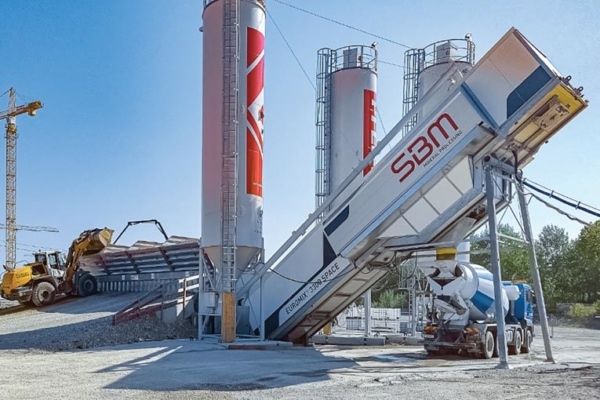

L’Autrichien SBM vise le marché français des centrales à béton. [©SBM]

L’Autrichien SBM vise le marché français des centrales à béton.
[©SBM]

A pas feutrés, l’Autrichien SBM cherche à pénétrer le marché français de la centrale. Au sein d’une offre plus que large se distingue l’unité super mobile Euromix 3300 Space. Ce qui frappe de prime abord est le design épuré du module de malaxage, intégré dans une élégante remorque. Toutefois, en y greffant trémies à granulats et silos à liants, l’outil reprend les classiques codes visuels des centrales de chantier. L’Euromix 3300 Space offre une capacité de production de 145 m3/h, grâce son malaxeur de 3,33 m3. C’est cette unité qui a été choisie pour fournir toute la palette des bétons utilisée pour la construction d’un campus éducatif à Münich, en Allemagne. Là, l’entreprise de BTP Pfeiffer Bau a opté pour une offre complète, comprenant aussi une station de traitement des bétons résiduels et une installation de chauffage. Cette combinaison a permis un flux fluide et simple des activités de construction, quelles que soient les conditions météo. Et une parfaite coordination de toutes les interfaces. « Cette centrale constitue notre solution mobile polyvalente. Elle peut produire tous les bétons couverts par la norme EN 206, soit plus de 1 000 formulations différentes », souligne Gerhard Gschwandtner, cher de projet SBM. Une belle référence en Allemagne, en attendant un déploiement prochain en France...

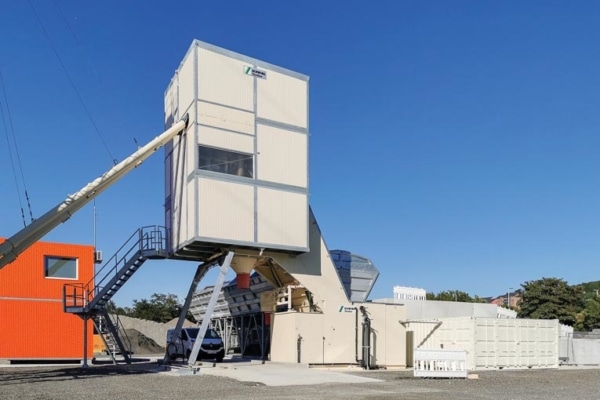

Avec le M3, Schwing Stetter cible avant tout les très gros chantiers. [©Schwing Stetter]

Avec le M3, Schwing Stetter cible avant tout les très gros chantiers.
[©Schwing Stetter]

Pour les chantiers, mais les gros, Schwing Stetter a développé la centrale M3. En son cœur, un malaxeur à doubles arbres horizontaux spécifique : le DW 3.0 B. La différence avec le DW 3.0 “classique” ? L’outil est plus compact, donc moins encombrant que son aîné. Mais pour des performances équivalentes. Ainsi, on peut y associer jusqu’à 5 silos à liants, que l’on dispose à droite du module de malaxage, à gauche, derrière. A vrai dire, presque comme on veut. Idem pour les trémies à granulats, qui peuvent être positionnées à 90°, 180° ou 270° par rapport au même module de malaxage. En standard, le bloc trémies se divise en 4 cases de 45 m3, certaines pouvant être dédoublées. Il comprend le support indispensable à la création de la rampe d’accès pour permettre les remplissages à la chargeuse. Trois jours à peine sont nécessaires pour monter et mettre en service une M3. Pas de travaux de fondations, mais un petit génie civil reste à prévoir, sous la forme d’une dalle de propreté sous la zone de chargement des toupies et sous les silos à liants.

Stimm conçoit des centrales sur mesure pour répondre aux besoins de chaque client. [©Stimm]

Stimm conçoit des centrales sur mesure pour répondre aux besoins de chaque client.
[©Stimm]

Chez Stimm, la centrale de chantier, c’est du lourd ! Une réponse adaptée aux grosses opérations de construction, tel le chantier du Lyon - Turin où l’industriel a décroché la première centrale du chantier sur les neuf qui y seront installées. Au cœur du dispositif, un malaxeur à doubles arbres horizontaux OMG Sicoma, d’une capacité de 3 m3, équipé d’un système de lavage haute pression. Une bascule à eau, une à ciments, une trémie d’attente granulats complètent le bloc de malaxage. Celui-ci présente une dimension de 6 m x 6 m. A l’étage “malaxeur” prend place un plancher en tôle pleine aluminium et tôle de propreté sur le pourtour. A l’étage “pesage”, un plancher en caillebotis. Enfin, un dernier étage “motorisation skip” facilite les opérations de maintenance. Une trémie de chargement couverte de 15 mest présente en pied de centrale. Une bande transporteuse assure le transfert des granulats vers un tapis de distribution orientable. Le stockage final est composé de 6 trémies de 68 m3unitaire. Dessous sont installés trois casques pneumatiques et trois extracteurs, qui assurent le dosage des granulats sur le tapis peseur suspendu. Un skip permet un transfert vertical. Enfin, les granulats sont déversés dans une trémie d’attente, équipée d’un peson “présence matériaux”. Les liants bénéficient d’un stockage en silos : 6 x 75 m3(ou 6 x 100 t). Un bungalow de commande et un conteneur “atelier, compresseur et surpresseur” complètent l’outil de production. Ne disposant pas de roues, l’ensemble des éléments est transporté sur remorques pour permettre une implantation sur le chantier.

La Modulmix a été développée par le Lyonnais TCS pour répondre aux besoins des chantiers. [©TCS]

La Modulmix a été développée par le Lyonnais TCS pour répondre aux besoins des chantiers.
[©TCS]

Techniques Chantiers Services ou TCS : derrière ce nom se cache un nouvel acteur de la centrale à béton. Depuis quelques années, cet industriel lyonnais développe une ligne de petites centrales de chantier à rayon raclant baptisée Modulmix (MMX). L’offre se décline en trois variantes. Les deux premières sont équipées de cuves de malaxage de 1 000 l et 1 500 l pour des capacités de production de 22/24 m3/ et 30 m3/h. La troisième - MMX 1123 - reçoit un turbo-malaxeur, permettant d’offrir une cadence de 24 m3/h « Le prototype des centrales MMX a été réalisé dans notre atelier et a tourné sur 3 chantiers pendant 16 mois, produisant quelque 10 000 m3sans problème,résume Yves Lacour, gérant de TCS. Après cette phase de tests positifs, nous avons choisi de passer à la vitesse supérieure, en industrialisant la production. » Une mission confiée à l’industriel serbe Simi, qui construit des centrales à béton depuis 35 ans. Aujourd’hui, TCS est le distributeur exclusif de la marque pour la France. Ceci, en plus de la vente de sa propre centrale Modulmix. « Nous avons tout auto-financé et commençons la commercialisation de nos MMX,reprend Yves Lacour. La première est une MMX 1000 l, tout juste installée à Lyon. » Si l’outil est construit par Simi, le câblage et l’automatisme sont réalisés au sein des ateliers TCS. Idem pour certaines pièces particulières, afin de rendre l'ensemble captif. « Nous concevons nos automatismes depuis maintenant 12 ans, avec plus de 60 installations en fonctionnement à ce jour. » Historiquement, TCS est une entreprise de maintenance, de montage et de reconditionnement de centrales de chantier, de préfabrication et de BPE. « Nos clients sont des PME du bâtiment et aussi des majors comme Eiffage Génie Civil, que nous avons équipé en automatisme, ou Freyssinet, pour qui nous avons réalisé des prototypes. »A l’image d’une centrale foraine destinée à réaliser des Bfup sur chantier avec le Ductal de LafargeHolcim : 4 chantiers en 12 mois, dont un au Royaume-Uni...

Le monde de la centrale de chantier reste vaste et l’offre va au-delà des acteurs présents dans ce dossier. D’autres industriels interviennent sur ce marché, mais n’ont pas pu ou pas voulu donner suite à nos sollicitations. Aussi, pour mémoire, voici leur nom : CST Sipe, Fibo Intercon, MCF Systems, Sami, Semix, Tecno-Béton, Warzée.
