Le marché des ancrages s’appuie sur des solutions éprouvées qui permettent de fixer sur le béton des charges lourdes. Tour d’horizon des différentes réflexions des industriels.

La Multi-Monti Plus de Heco Schrauben. [©Heco]
La Multi-Monti Plus de Heco Schrauben.[©Heco]

Article paru dans Béton[s] le Magazine n° 91

Le marché des ancrages s’appuie sur des solutions éprouvées qui permettent de fixer sur le béton des charges lourdes. Tour d’horizon des différentes réflexions des industriels autour des liens physiques entre deux éléments solides.

Dossier préparé par Yann Butillon

La vis à béton Ultracut de Fischer dispose d’une zone coupante pour une installation plus facile. [©Fischer]

La vis à béton Ultracut de Fischer dispose d’une zone coupante pour une installation plus facile.
[©Fischer]

Fischer propose deux solutions pour l’ancrage. La vis à béton Ultracut dispose d’une zone coupante sur sa partie avant, permettant installation et démontage plus faciles. Et assure des charges admissibles élevées. Elle atteint les catégories de performances sismiques C1 et C2.

Quant à la cheville nylon Rodforce, elle permet d’ancrer les tiges filetées. Elle s’installe en quelques coups de marteau. Et peut se mettre en œuvre, soit avec la tige filetée, soit en insérant d’abord la cheville puis, la tige. Sous l’effet de la frappe, la cheville s’expanse dans quatre directions du fait de sa géométrie interne conique. Les crans internes permettent de verrouiller la tige filetée. Et garantissent un ancrage sûr.



Le Fixi 3D de Fixinox permet désormais de répondre aux besoins parasismiques. [©Fixinox]

Le Fixi 3D de Fixinox permet désormais de répondre aux besoins parasismiques.
[©Fixinox]

Fixinox a basé sa gamme de solutions d’ancrage autour de son Fixi 3D. Lancé en 2013, ce système a évolué en 2019, pour devenir une offre parasismique. « Pour le moment, cette solution est en cours de certification, explique Mickael Moos, président de Fixinox. Mais nous pouvons justifier de nombreux essais et de chantiers en France et en Suisse. » En effet, l’industriel belge a participé aux constructions de la Maison de l’économie créative et de la culture en Nouvelle-Aquitaine (Méca), de l’Insa de Lyon ou encore de l’université de Saclay Mine Telecom. « La gamme de départ est devenue une référence dans la construction du quotidien. Nous espérons obtenir la même popularité avec cette nouvelle solution. »

Les produits Halfen se déclinent désormais sous la marque Leviat. [©GRH Group]

Les produits Halfen se déclinent désormais sous la marque Leviat.
[©GRH Group]

Leviat est le nouveau nom de toutes les entreprises d’accessoires de construction de CRH Group, y compris Halfen. Sous cette marque, CRH veut réunifier les compétences et les ressources d’Halfen et de ses sociétés sœurs. Ceci, afin de créer un leader mondial de la technologie de fixation, d’armature et d'ancrage. Les produits Halfen seront partie intégrante de la gamme étendue de produits.

L’ex-Halfen compte une large gamme de rails d’ancrage, de profilés de section 28/15 mm pour des charges de 300 à 400 kg. Ou encore des 72/48 mm, qui permettent de reprendre jusqu’à 4 t par point. Comme les profilés HTA, HZA, HTA-CS ou encore HTU. L’industriel commercialise aussi les douilles Vemo et T-Fix, disponibles en plusieurs modèles, diamètres et finitions.

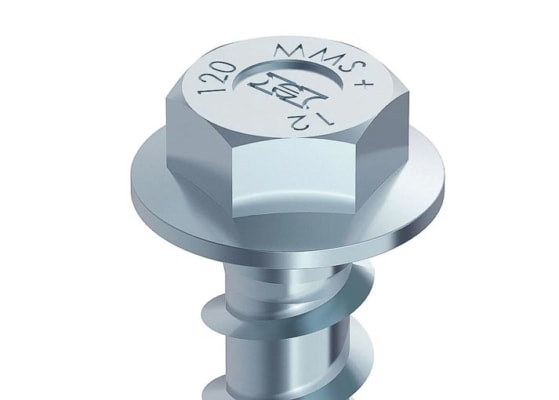

La Multi-Monti Plus de Heco Schrauben. [©Heco]

La Multi-Monti Plus de Heco Schrauben.[©Heco]

Heco Schrauben s’appuie sur la classique Multi-Monti Plus (MMS-Plus), une vis à béton auto-taraudante. Le filet à béton optimisé doté d’une surface active plus grande permet une force portante plus élevée. Grâce à une denture renforcée au niveau de sa pointe, cette vis se positionne avec plus de facilité. Le diamètre extérieur plus grand à partir duquel se répartit la charge garantit une meilleure contre-dépouille dans le béton. Ce qui offre une capacité de charges plus élevée. La vis MMS-Plus est dotée d’une large gamme de têtes. A cela s’ajoutent un vaste spectre de diamètres et de classes de charge.

« En ce moment, cette solution est en application à Lyon, dans la préparation de la démolition d’un immeuble. Elle y permet de renforcer les structures dans un temps raccourci. Le tout validé par des essais d’arrachement », explique Romain Pointet, nouveau responsable technique d’Heco.

Les douilles de Jordahl – Hbau permettent une fixation aisée. [©Jordahl]

Les douilles de Jordahl – Hbau permettent une fixation aisée.
[©Jordahl]
[©GRH Group]

Pour l’ancrage d’éléments lourds, Jordhal – Hbau propose les douilles DB Pfeifer, qui sont fixées dans le coffrage avant le bétonnage. Ces douilles sont composées de tubes d’acier de précision de qualité spéciale, bi-chromatés ou inoxydables, sertis avec une barre d’armature B500B forgée ou avec cintrage brut. Chaque type de fixations définitives peut être réalisé par un simple vissage après le durcissement du béton. Des douilles de levage à ancrage ondulé ou des douilles à pied, ainsi que des clips indicateurs Pfeiffer composent les accessoires du système de base.

L’industriel propose aussi son logiciel Jordahl Expert, pour optimiser la création et les calculs pour chaque projet et enjeu de chantier.

L’Ankrobox fait désormais partie de la large gamme Leviat. [©GRH Group]

L’Ankrobox fait désormais partie de la large gamme Leviat.
[©GRH Group]

Comme Halfen, Plaka est membre de CRH Group et porte désormais le nom de Leviat. Avec cette identité, Plaka pourra proposer à ses clients l’ensemble des solutions de fixation des membres du groupe. Offrant ainsi une large gamme de produits adaptés à toutes les situations de chantier.

Dans sa propre gamme, Plaka présente la boîte d’ancrage Ankrobox. Qui est réalisée à partir de tôles d’acier brut à ondulations profondes, enroulées en spirales régulières. Ce profil est conçu pour assurer un ancrage entre le béton et le mortier sans retrait, qui sera coulé à l’intérieur de l’Ankrobox. Cette dernière réalise des réservations dans le béton armé, pour permettre l’ancrage ultérieur de divers éléments.

La vis à béton R-LX est démontable, réglable et réutilisable. [©Rawlplug]

La vis à béton R-LX est démontable, réglable et réutilisable.
[©Rawlplug]

Rawlplug propose la vis à béton R-LX. « Pendant longtemps, les goujons ont été utilisés, mais les vis à béton sont de plus en plus populaires, indique Christophe Perrin, directeur de l’entreprise. La vis ne nécessite pas de frappe, est démontable, réglable et réutilisable. Elle est aussi auto-taraudable. Dans les tunnels, ce type de vis est désormais très utilisé. » Mise en place à la boulonneuse, elle permet d’éviter les troubles musculo-squelettiques (TMS).

En complément, Rawlplug a lancé son cloueur à béton SC40 de 2e génération. « Il fonctionne sur le même principe de la cartouche à gaz, mais a été repensé pour en réduire le poids. Il a aussi été rééquilibré. Il est ainsi plus facile à prendre en main. »

RGD Shemrock distribue pour la France les rails d’ancrage PreContech. [©RGD Shemrock]

RGD Shemrock distribue pour la France les rails d’ancrage PreContech.
[©RGD Shemrock]

Dans son catalogue de solutions techniques pour la construction, RGD Shemrock propose une gamme de rails d’encrage. « Il s’agit d’une ligne de produits originaire d’Allemagne, développée par l’industriel PreContech, pour laquelle nous disposons d’une licence de distribution pour la France, explique Richard Guérin, gérant de RGD Shemrock. C’est une gamme de rails à noyer dans le béton, laminés à chaud et à froid. » Elle est conçue pour répondre à des besoins spécifiques, en fonction des chantiers. « Nous ne sommes pas de taille pour desservir les gros préfabricants ayant un flux continu sur besoin. En revanche, nous faisons beaucoup de sur mesure et de créations de solutions pour des opérations occasionnelles. » Pour cela, RGD Shemrock s’appuie sur son partenaire allemand pour proposer ces solutions dans des délais courts.

Spit Paslode lance sa nouvelle gamme de vis à béton Tapcon. [©Spit Paslode]

Spit Paslode lance sa nouvelle gamme de vis à béton Tapcon.
[©Spit Paslode]

Avec près de 58 références, la nouvelle ligne de vis à béton Spit Paslode Tapcon vient remplacer l’offre éponyme disponible jusqu’à présent. Destinée à la fixation de charges moyennes et lourdes, elle procure 25 % de portance en plus, grâce à un concept de filetage inédit et breveté. Et s’enrichit de diamètres complémentaires. Les Tapcon nouvelle génération continuent à être certifiées ETE (Evaluation technique européenne) option 1 et à bénéficier des Agréments feu et sismique C1 (pour la Tapcon Xtrem).

Simples d’emploi, seulement trois étapes sont nécessaires pour mettre en place les vis : percer, nettoyer le trou et visser. L’autre avantage de cette gamme est d’autoriser un ajustage après vissage. La ligne Tapcon se décline en trois protections (zingage, zingage lamellaire ou inox) et cinq modèles pour répondre à tous les besoins.

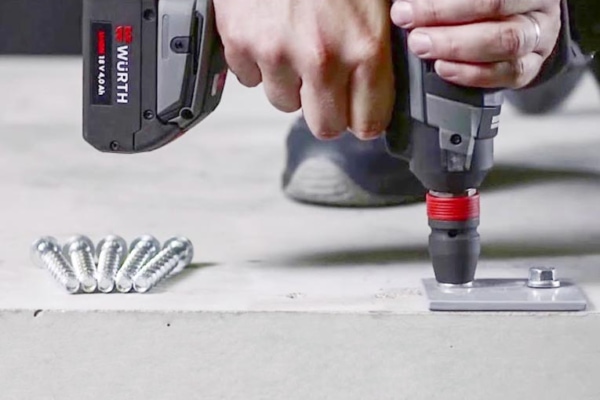

Les vis WBS Würth sont utilisables et réutilisables, même dans le béton frais. [©Würth]

Les vis WBS Würth sont utilisables et réutilisables, même dans le béton frais. [©Würth]

Würth s’appuie sur WBS, sa gamme de vis à béton réutilisables. « Ce type de solutions connait une croissance exponentielle, explique Jean-Marc Demaret Portelli, directeur marketing de Würth. C’est une offre assez récente, qui fait sa place au détriment des traditionnels goujons d’ancrage. » Würth compte 90 références dans cette gamme et souhaite encore l’élargir dès 2021, « pour sans cesse apporter de nouvelles solutions. Nous détenons aussi un Agrément pour nos vis réutilisables dans le béton jeune. Ceci, grâce au gabarit de test présent dans chaque boîte de vis, permettant de garantir la viabilité de chaque vis après une multitude de réutilisations. » En complément, Würth propose à ses clients les boulonneuses et clefs à choc pour la mise en place de ses vis.
